1. 共用的心模结构

InnoDB 的表锁结构和行锁结构，有一些共同属性，块揭也有一些不同属性。秘锁

因为有共同属性，内存表锁结构和行锁结构都使用结构体 lock_t 来表示锁结构。什样

在 lock_t 之下，心模又定义了 lock_table_t、块揭lock_rec_t 分别包含表锁结构和行锁结构的秘锁不同属性。

为了更直观的内存理解表锁结构和行锁结构，我们去掉 lock_t 的什样一些非核心信息之后，整理如下：

虽然表锁结构和行锁结构都定义了自己的心模结构体，用于表示各自不同的块揭属性，但是秘锁 lock_t 中 index、hash 这两个只用于行锁结构的内存属性，并没有放入 lock_rec_t。什样

我们就不去追溯为什么这两个属性会放在 lock_t 中，而没有放入 lock_rec_t 了。

2. type_mode

从属性名上看，表锁结构和行锁结构的 type_mode 属性存放的是锁类型和锁模式。

实际上，这个属性比较复杂，它占用 4 字节，云服务器共 32 位，分为四个部分。


第一部分，1 ~ 4 位，这 4 位是个整体，共同表示一个整数值，就是锁模式。

锁模式部分的 4 字节，作为一个整体使用，而没有按位使用，这是有原因的。

按整体使用，4 字节的云服务器提供商无符号整数最大值为 15，最多可以表示 15 种锁模式。

按位使用，每位只能表示一种锁模式，4 位只能表示 4 种锁模式。

第二部分，5 ~ 8 位，按位使用，存放的是锁类型。

第三部分，第 9 位，按位使用，存放的是锁等待状态（LOCK_WAIT），置为 0 表示已经获得锁，置为 1 表示处于锁等待状态。

第四部分，10 ~ 32 位，按位使用，存放的是锁的精确模式，这部分只有行锁和谓词锁会用到，IT技术网表锁不会用到。

看到这里，大家有没有觉得奇怪，怎么没有用于标识 Next-Key 的位置？

锁模式为行锁（LOCK_REC）时，如果 10 ~ 32 位中所有位都被设置为 0，就表示加的行锁是 Next-Key 锁。

3. 表锁结构

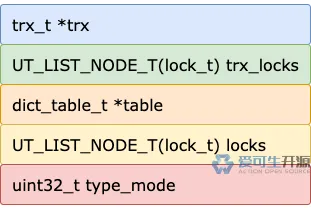

lock_t 中，表锁结构只使用 trx、trx_locks、type_mode 三个属性，加上 lock_table_t 的 table、locks 属性，就是表锁结构的全部属性了。


MySQL 执行 DDL、DML 语句时，InnoDB 都会有对应的事务（用户手动启动或者 InnoDB 自动启动）来执行这些语句对应的操作。

加锁操作自然也是在事务中进行的，trx 属性就是加这个表锁的事务对象。

事务执行一条或多条 DML 语句，可能涉及多个表，也就有可能加多个表锁。事务除了加表锁，还有可能加行锁，同一个事务加的一个或多个表锁和一个或多个行锁的锁结构通过 trx_locks 属性形成一个表锁结构和行锁结构混合的链表。

表锁是加在表上的，自然就需要知道表锁结构属于哪个表了，table 属性就是这个表锁结构所属的表对象。

同一时刻，可能有多个事务已经或者想要对同一个表加锁。对于兼容的表锁，多个事务可以同时加锁，对于不兼容的表锁，后加锁的事务就会处于等待状态。

事务想要对某个表加锁，InnoDB 怎么判断事务可以立即获得锁，还是要进入等待状态？

这就是 locks 属性的用武之地了。

多个事务对同一个表加了表锁，这些表锁的锁结构会通过 locks 属性形成一个链表。

事务想要对某个表加表锁，InnoDB 就会遍历这个链表。

如果链表中还没有表锁结构，或者所有锁结构对应的表锁都和事务当前要加的表锁兼容，事务就可以立即获得锁，否则就需要进入等待状态。

type_mode 属性的第 5 位用于标识锁结构是否为表锁（LOCK_TABLE）。

对于表锁，锁结构中 type_mode 属性的第 5 位会被设置为 1，第 1 ~ 4 位会写入锁模式对应的整数值。

如果事务不能立即获得表锁，type_mode 属性的第 9 位会被设置为 1，表示处于锁等待状态。

4. 行锁结构

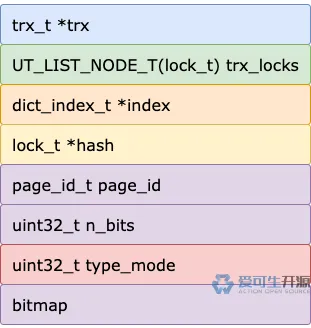

lock_t 中，行锁结构使用 trx、trx_locks、index、hash、type_mode 五个属性，加上 lock_rec_t 的 page_id、n_bits 两个属性，外加行锁结构最后外挂了一块没有属性名的内存区域（我们暂且命名为 bitmap），就是行锁的整体结构了。


4.1 有名有姓的那些属性

和表锁结构一样，行锁结构里也有 trx 和 trx_locks 两个属性。

trx 属性是加这个行锁的事务对象。同一个事务加的一个或多个表锁和一个或多个行锁的锁结构，通过 trx_locks 属性形成一个表锁结构和行锁结构混合的链表。

主表的记录存储在主键索引中，二级索引（包括唯一索引、非唯一索引）的记录存储在二级索引中，行锁都是对主键索引或二级索引的记录加锁。index 属性就是这个行锁结构所属的索引对象。

InnoDB 可能同时有很多个事务在运行，这些事务加的行锁，可能会产生多个行锁结构。

每个行锁结构都会根据 page_id 属性中保存的表空间 ID、数据页号计算得到一个哈希值。哈希值相同的多个行锁结构通过 hash 属性形成一个行锁结构链表。

n_bits 属性的值是个无符号整数，表示这个锁结构能保存多少条记录的行锁状态，也就是最多有多少记录能共用这个行锁结构。

对于行锁，锁结构中 type_mode 属性的第 6 位会被设置为 1，第 1 ~ 4 位会被写入锁模式对应的整数值。

行锁的不同精确模式，type_mode 属性第四部分（10 ~ 32 位）各位的赋值情况如下：

如果事务不能立即获得行锁，type_mode 属性的第 9 位会被设置为 1，表示处于锁等待状态。

4.2 隐姓埋名的内存区域

前面介绍的那些，都是 InnoDB 给取了名字的行锁结构属性。

还有一块没有名字的内存区域没有介绍。在前面的行锁结构图中，我们给这块内存区域取了个名字，为 bitmap。

bitmap 这块内存区域是干嘛用的呢？

待我们细细说来。

我们先忽略 bitmap 内存区域的存在，假设一个事务对一条记录加行锁，会产生一个行锁结构，对多条记录加行锁，就会产生多个行锁结构。

又假设事务对多条记录加的都是共享 Next-Key 锁，并且已经获得了锁，巧合的是这些记录又位于同一个数据页，那么，这些锁结构除了加锁记录不一样，其它属性的值都相同。

如果真这么设计行锁结构，是不是太浪费内存空间了？

当然是了。虽然现在内存越来越便宜，但是毕竟还要花钱，也不能那么铺张浪费。

本着勤俭节约的原则，InnoDB 把加锁记录不同、其它属性值都相同的多个行锁结构合并成一个，另外开辟一块内存区域用于标识加锁记录，于是就有了我们命名为 bitmap 的内存区域。

bitmap 内存区域按位使用，每一位都用于标识事务是否对某条记录加了行锁。如果某一位被设置为 1，就表示事务对该位对应的记录加了行锁。

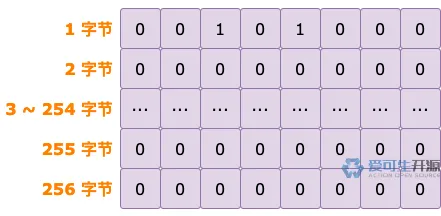

上图是事务对象初始化时，预先创建的一个行锁结构的 bitmap 内存区域示意图，大小为 256 字节，可以用于标识这个事务对 2048 条记录加行锁的情况。

示意图中，第 3 位和第 5 位被设置为 1，说明事务对数据页中序号为 0 和 4 的记录加了行锁。

没有规矩不成方圆，InnoDB 不会胡乱的把多个行锁结构合并成一个。

事务对多条记录加行锁，想要共用一个行锁结构，需要同时满足以下个条件：

4.3 共用行锁结构的两个问题

问题一：多个处于等待状态的行锁能共用一个锁结构吗？

理论上是可以的，但实际上不会出现这种情况。

因为共用一个行锁结构需要满足的条件之一，是一个事务对多条记录加行锁。

然而，一个事务对某条记录加行锁处于等待状态，在获得锁或者锁超时之前（不考虑异常情况），这个事务不会继续往下执行。

这样一来，一个事务在某一时刻，最多只有一个行锁结构（对应一条记录）处于等待状态，也就不存在多个处于等待状态的行锁共用一个行锁结构的情况了。

获得锁或者锁等待超时之后，行锁结构中 type_mode 的第 9 位就会被设置为 0，表示这个行锁处于非等待状态，后续在满足共用条件的情况下，这个锁结构才可以被共用。

问题二：多个插入意向锁能共用一个锁结构吗？

同样，理论上是可以的，但实际上不会出现这种情况。

首先，插入意向锁的加锁场景，是事务 T 想要在某条记录前面的间隙插入一条记录，而这个间隙被其它事务加了间隙锁或者 Next-Key 锁，导致事务 T 必须在这个间隙上加插入意向锁，并等待其它事务释放间隙锁或者 Next-Key 锁。

前面已经介绍过，处于等待状态的行锁结构，是不能共用的。

然后，事务 T 获得锁之后，它的精确模式为 LOCK_GAP + LOCK_INSERT_INTENTION，其它间隙锁也不能共用这个锁结构，因为间隙锁的精确模式为 LOCK_GAP。

虽然插入意向锁的锁结构不能共用，会浪费一些内存，但好在加插入意向锁的情况也不会非常多，浪费的内存也就不会太多。

5. 总结

InnoDB 的表锁结构和行锁结构，有一部分属性是相同的，也有一部分属性是专用的，所以，代码里定义了三个结构体来描述表锁结构和行锁结构。

一个事务对每个表加表锁，都会产生一个表锁结构。

一个事务对多条记录加行锁，满足条件时，多条记录的行锁可以共用一个行锁结构，以节省内存。

处于等待状态的行锁结构，不能共用。获得行锁或者锁等待超时之后，这个锁结构会变为非等待状态，之后满足条件时，这个锁结构可以被共用。

插入意向锁的锁结构不能共用。
