背景

起因

实际生产环境，我们使用的存储系统维护成本较高，有一定的运维压力，于是想要寻求替代方案。在这个过程中，我们试验了很多存储系统，其中 MySQL 是重点投入调研和开发的备选之一。

另一方面，除了字节内部外，在 ToB 场景，MySQL 的运维成本也会明显小于其他大数据组件，如果 MySQL 的方案跑通，我们可以在 ToB 场景多一种选择。

基于以上两点，我们投入了一定的人力调研和实现基于 MySQL 的存储后端。

方案评估

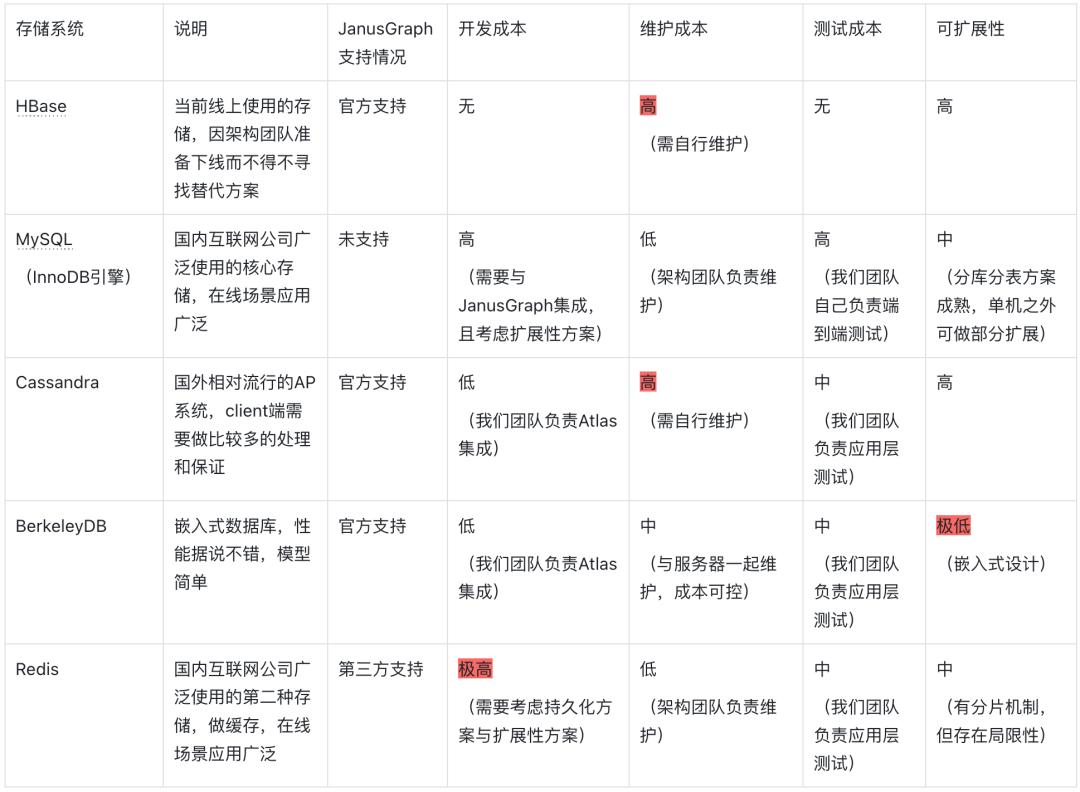

在设计上，JanusGraph 的存储后端是源码库可插拔的，只要做对应的适配即可，并且官方已经支持了一批存储系统。结合字节的技术栈以及我们的诉求，做了以下的评估。

最终我们挑选了 MySQL 来推进到下一步。

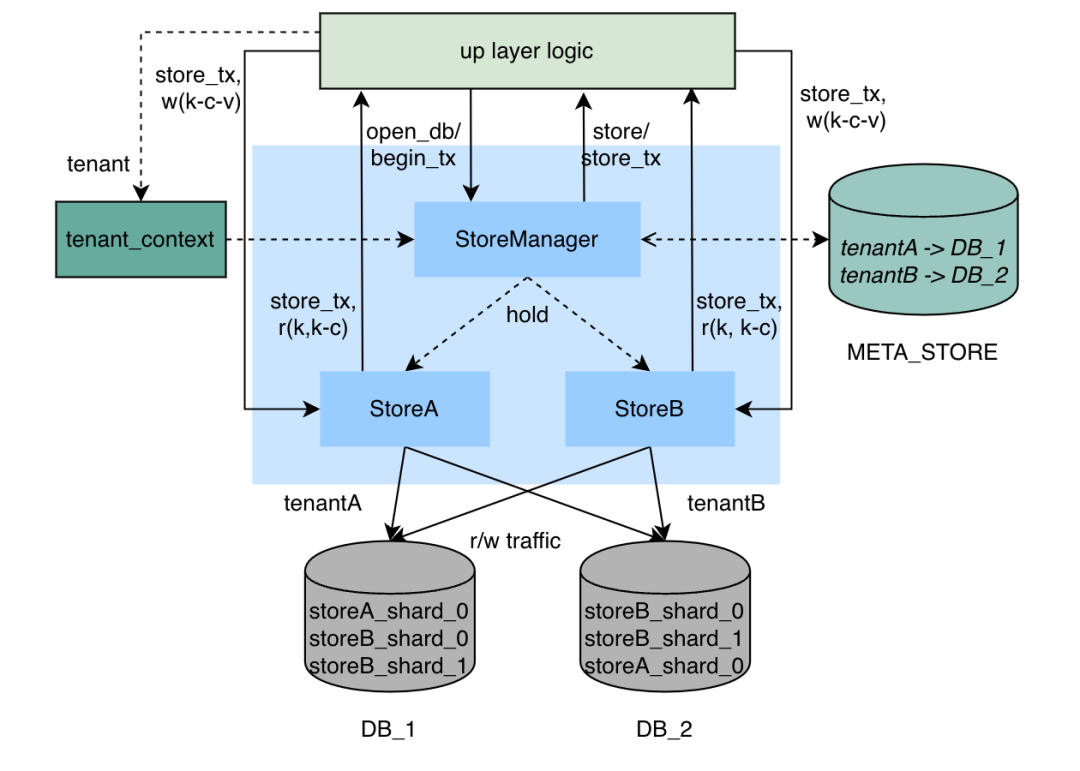

总体设计

细节设计与疑难问题

JanusGraph 要求 column-family 类型存储（如 Cassandra, HBase），也就是说，数据存储由一系列行组成，每行都由一个键（key）唯一标识，每行由多个列值（column-value）对组成，也会对列进行排序和过滤，如果是非 column-family 的类型存储，则需要另行适配，适配时数据模型有两种方式：Key-Column-Value 和 Key-Value。

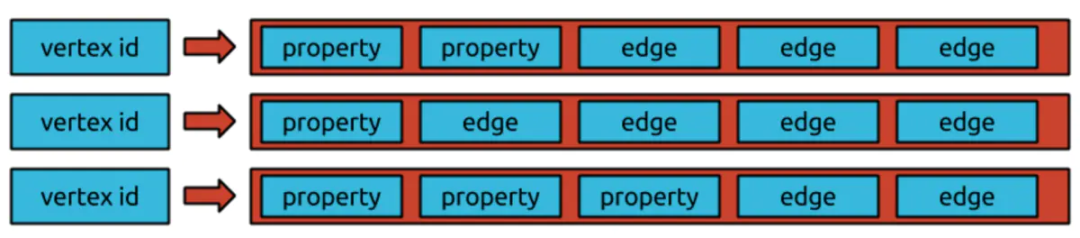

KCV 模型：

KV模型：

MySQL 的存储实现采用了 KCV 模型，每个表会有 4 列，一个自增的 ID 列，作为主键，同时还有 3 列分别对应模型中的 key\column\value，数据库中的一条记录相当于一个独立的 KCV 结构，多行数据库记录代表一个点或者边。

表中 key 和 column 这两列会组成联合索引，既保证了根据 key 进行查询时的效率，也支持了对 column 的排序以及条件过滤。

存储层面：默认情况下，JanusGraph 会需要存储​​edgestore​​​, ​​graphindex​​​, ​​system_properties​​​, ​​txlog​​​等多种数据类型，每个类型在 MySQL 中都有各自对的表，且表名使用租户名作为前缀，如​​tenantA_edgestore​​，这样即使不同租户的数据在同一个数据库，在存储层面租户之间的数据也进行了隔离，减少了相互影响，方便日常运维。（理论上每个租户可以单独分配一个数据库）

具体实现：每个租户都会有各自的 MySQL 连接配置，启动之后会为各个租户分别初始化数据库连接，所有和 JanusGraph 的请求都会通过 Context 传递租户信息，以便在操作数据库时选择该租户对应的连接。

具体代码：

@Override

初始化单个租户的DataSource

获取数据库连接

几乎所有与 JanusGraph 的交互都会开启事务，而且事务对于多个线程并发使用是安全的，但是 JanusGraph 的事务并不都支持 ACID，是否支持会取决于底层存储组件，对于某些存储组件来说，提供可序列化隔离机制或者多行原子写入代价会比较大。

JanusGraph 中的每个图形操作都发生在事务的上下文中，根据 TinkerPop 的事务规范，每个线程执行图形上的第一个操作时便会打开针对图形数据库的事务，所有图形元素都与检索或者创建它们的事务范围相关联，在使用​​commit​​​或者​​rollback​​方法显式的关闭事务之后，与该事务关联的图形元素都将过时且不可用。

JanusGraph 提供了​​AbstractStoreTransaction​​​接口，该接口包含​​commit​​​和​​rollback​​​的操作入口，在 MySQL 存储的实现中，​​MysqlKcvTx​​​实现了​​AbstractStoreTransaction​​​，对具体的 MySQL 连接进行了封装，在其​​commit​​​和​​rollback​​​方法中调用 SQL 连接的​​commit​​​和​​rollback​​方法，以此实现对于 JanusGraph 事务的支持。

@Getter

@Override

@Override

Hikari 是 SpringBoot 内置的数据库连接池，快速、简单，做了很多优化，如使用 FastList 替换 ArrayList，自行研发无所集合类 ConcurrentBag，字节码精简等，在性能测试中表现的也比其他竞品要好。

Druid 是另一个也非常优秀的数据库连接池，为监控而生，内置强大的监控功能，监控特性不影响性能。功能强大，能防 SQL 注入，内置 Loging 能诊断 Hack 应用行为。

关于两者的对比很多，此处不再赘述，虽然 Hikari 的性能号称要优于 Druid，但是考虑到 Hikari 监控功能比较弱，最终在实现的时候还是选择了 Druid。

现象：在进行数据导入测试时，服务报错" The last packet successfully received from the server was X milliseconds ago"，导致数据写入失败。

原因：存在超大 table（有 8000 甚至 10000 列），这些 table 的元数据处理非常耗时（10000 列的可能需要 30 分钟），而且在处理过程中有很长一段时间和数据库并没有交互，数据库连接一直空闲。

解决办法：

分析过程：

现象：线程 thread-p-3-a-0 和线程 thread-p-7-a-0 在执行过程中都出现 Deadlock。

具体日志如下：

CE616D0DD03674495

try restarting transaction

CE616D8E1036F3495

try restarting transaction

CE616F3C10442108A

try restarting transaction

CE61752B50556208A

原因：

解决办法：

业务中并没有用到"__modificationTimestamp"这个属性，通过修改 Atlas 代码，仅在创建点和边的时候为该属性赋值，后续更新时不再更新该属性，问题得到解决。

性能测试

在字节内部 JanusGraph 主要用作 Data Catalog 服务的存储层，关于 MySQL 作为存储的性能测试并没有在 JanusGraph 层面进行，而是模拟 Data Catalog 服务的业务使用场景和数据，使用业务接口进行测试，主要会关注接口的响应时间。

接口逻辑有所裁剪，在不影响核心读写流程的情况下，屏蔽掉对其他服务的依赖。

模拟单租户表单分片情况下，库表元数据创建、更新、查询，表之间血缘关系的创建、查询，以此反映在图库单次读写和多次读写情况下 MySQL 的表现。

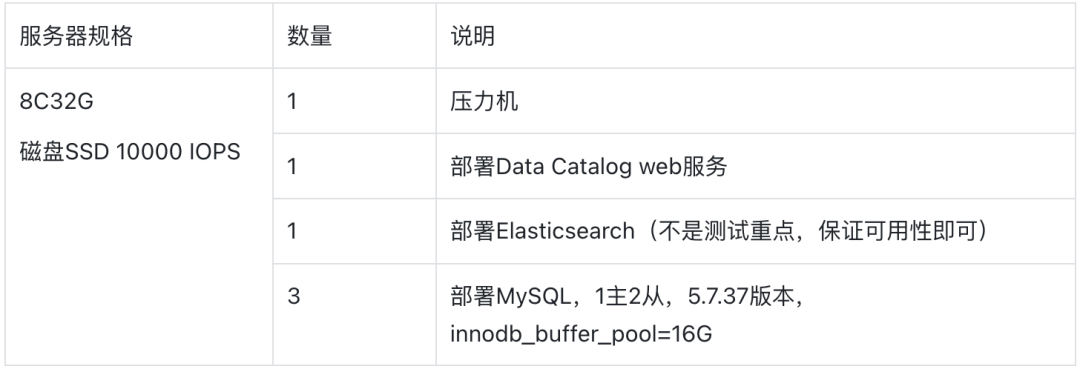

整个测试环境搭建在火山引擎上，总共使用 6 台 8C32G 的机器，硬件条件如下：

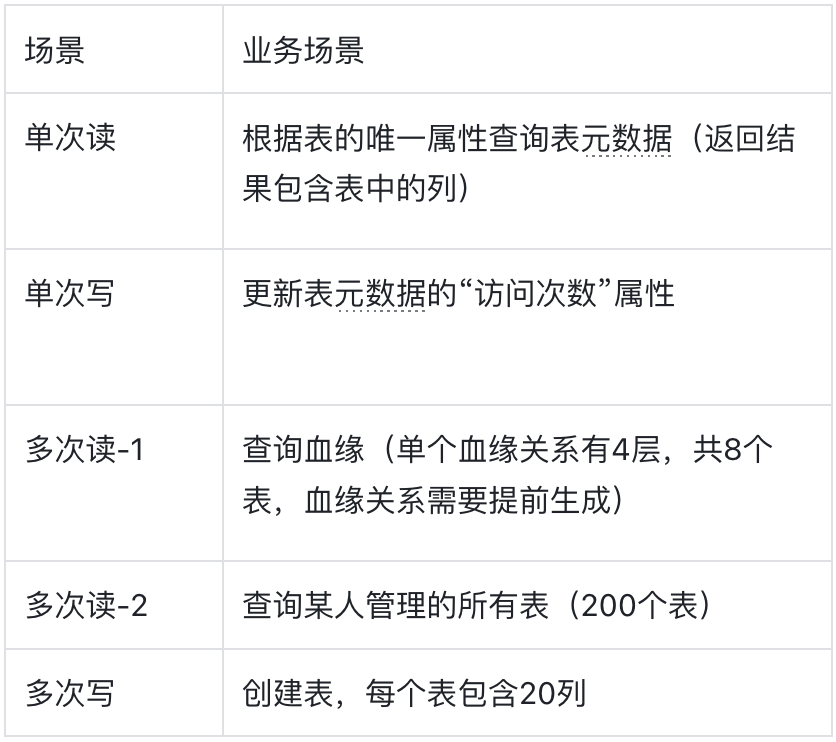

测试场景如下：

总计 10 万个表（库数量为个位数，可忽略）

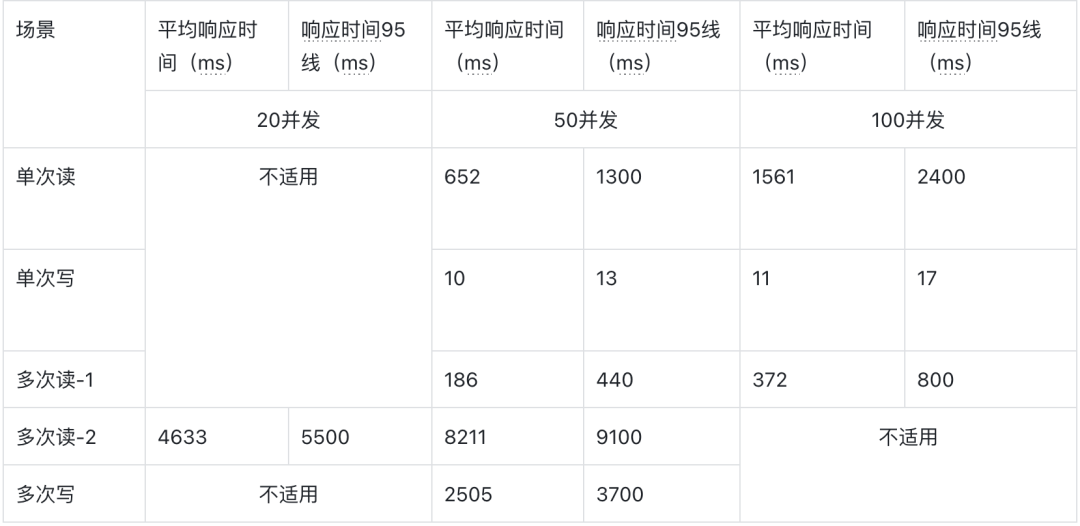

在 10 万个表且模拟了表之间血缘关系的情况下，​​graphindex​​​表的数据量已有 7000 万，​​edgestore​​表的数据量已有 1 亿 3000 万，业务接口的响应时间基本在预期范围内，可满足中小规模 Data Catalog 服务的存储要求。

总结

MySQL 作为 JanusGraph 的存储，有部署简单，方便运维等优势，也能保持良好的扩展性，在中小规模的 Data Catalog 存储服务中也能保持较好的性能水准，可以作为一个存储选择。

市面上也有比较成熟的 MySQL 分库分表方案，未来可以考虑将其引入，以满足更大规模的存储需求。

火山引擎 Data Catalog 产品是基于字节跳动内部平台，经过多年业务场景和产品能力打磨，在公有云进行部署和发布，期望帮助更多外部客户创造数据价值。目前公有云产品已包含内部成熟的产品功能同时扩展若干 ToB 核心功能，正在逐步对齐业界领先 Data Catalog 云产品各项能力。
